Полиамид (PA12)
Выборочное лазерное спекание (SLS)

Про пластик нейлон 12 (PA12)


Это прочный пластик Nylon 12, который можно использовать для широкого спектра применений, как для прототипирования, так и для конечных продуктов. Напечатанный с использованием выборочного лазерного спекания (SLS), тонкий материал достаточно гибок для шарниров и пружин, а толстый достаточно прочен для структурных компонентов.

Технология

Технология

Выборочное лазерное спекание Selective Laser Sintering (SLS)

Техническая документация

Тех. документация
О материале
Размер детали pa 12.png

Максимальный размер детали который можно напечатать из пластика PA 12

159.2 мм х 159.2 мм х 295.5 мм

Самая большая возможная часть, которую можно напечатать в Nylon 12

О материале полиамид PA 12

Минимальный диаметр штифта_edited.jpg

Минимальный диаметр штифта

0.8 мм

Минимальный диаметр штифта — это наименьший диаметр, который может быть успешно напечатан.

Примечание.  Скругление краев, где штифты встречаются с основной частью детали, снизит риск повреждения штифта при чистке.

минимальный диаметр отверстия_edited.jpg

Минимальный диаметр отверстия

1 мм

Отверстия диаметром менее 1,0 мм могут закрыться во время печати.

Примечание. Для точно концентрических отверстий спроектируйте пилотное отверстие меньшего размера и используйте развертку, чтобы расширить отверстие до его необходимого диаметра.

минимальная толщина неподержанной стенки_edited.jpg

Минимальная толщина  неподдержаной стенки

  • Вертикальные стенки: 0,6 мм

  • Горизонтальные стенки: 0,3 мм

Минимальная толщина неподдерживаемой стены — это минимальная толщина, необходимая для стены, поддерживаемой менее чем с двух сторон. Слишком тонкие стены могут деформироваться или отсоединиться от модели.

Минимальная толщина поддержанной стенки  _edited.jpg

Минимальная толщина поддержанной стенки

  • Вертикальные стенки: 0,6 мм

  • Горизонтальные стенки: 0,3 мм

Минимальная толщина поддерживаемой стены равна минимальная толщина, необходимая для поддерживаемой стены с двух и более сторон. Слишком тонкие стены могут деформировать или отсоединить от модели.

Дренажные отверстия _edited.jpg

Дренажные отверстия

 Замкнутые полости остаются заполненными неспеченным порошком без дренажных  отверстий. Для лучших результатов, сделайте  по крайней мере 2 отверстия для выхода порошка  из полости диаметром больше или равно  3,5 мм.



Примечание. Больше размер отверстия и больше их количество  для выхода облегчают выход для неспеченного  порошока из внутренней полости. Чтобы гарантировать чистоту внутренней поверхности, спроектируйте  деталь так, чтобы внутренняя поверхность была в легком  доступе для  чистящих инструментов  инструментами

впуклый текст_edited.jpg

Минимальный размер выгравированных деталей

А. Горизонтальная  поверхность:

А.1 Глубина: 0,1 мм

А.2 Ширина: 0,3 мм

A.3 Высота шрифта текста: 3 мм

A.4 Глубина шрифта текста: 0,3 мм

B. Вертикальная  поверхность:

B.1 Глубина: 0,15 мм

B.2 Ширина: 0,35 мм

B.3 Высота шрифта текста: 3 мм

B.4 Глубина шрифта текста: 0,3 мм

Гравированные элементы вырезаются с поверхности

модели. Небольшие выгравированные элементы могут быть не видны на

готовых деталях. По возможности используйте жирный шрифт для

лучших результатов с выгравированным текстом.

выпуклый текст_edited.jpg

Минимальные размеры рельефа

А. Горизонтальная  поверхность:

А.1 Глубина: 0,15 мм

А.2 Ширина: 0,35 мм

A.3 Высота шрифта текста: 4,5 мм

A.4 Глубина шрифта текста: 0,3 мм

B. Вертикальная  поверхность:

B.1 Глубина: 0,35 мм

B.2 Ширина: 0,4 мм

B.3 Высота шрифта текста: 4,5 мм

B.4 Глубина шрифта текста: 0,3 мм

Рельефные элементы выдавливаются с поверхности

модели. Небольшие рельефные элементы могут быть

видны на готовой детали. Используйте жирный шрифт, где

возможно для достижения наилучших результатов с рельефным текстом.

зазоры в сборе_edited.jpg

Зазоры для печати в сборе

Элементы с площадью  менее 20 мм2: 0,3 мм

Элементы с площадью более 20 мм2 : 0,6 мм

Для деталей, которые будут печататься в сборе оставьте зазор, чтобы детали не

спаялись во время печати.

зазоры _edited.jpg

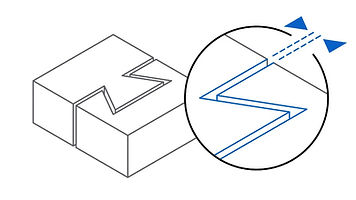

Минимальные зазоры на сборку

Элементы с площадью  менее 20 мм2: 0,2 мм

Элементы с площадью более 20 мм2 : 0,4 мм

Оставьте небольшой зазор между печатными частями

предназначен для сетки.

Достижение успеха в дизайне

Интеграция вставок  В детали

Определите, где имеет смысл интегрировать банки или закладные.

 Вот некоторые примеры:

А. Штифты для точного позиционирования

B. Бонки для долговечности

резьбовых  соединений

C. Втулки для концентрических сопряжений с валами или рельсами


Делайте стенки одинаковой толщины

По возможности соблюдайте толщину деталей.

относительно последовательно. Это возможно усложнит создание  деформаций. Рассмотрите возможность облегчения  более толстых деталей, чтобы

поддерживать однородную толщину и экономить материал.

скругления _edited.jpg

Минимизация напряжений

Детали могут испытывать накопление напряжения при резких изменениях

в поперечном сечении, такие как тонкие выдавливания из толстой базы. Создавайте постепенные переходы краев вместо

резких, чтобы уменьшить эти места концентрации напряжений.

дизайн структур _edited.jpg

Проектирование структур

При проектировании решетчатой ​​конструкции следует учитывать

что сыпучие порошки должны быть очищены от

структуры. Для обеспечения легкого удаления порошка, проектируйте структуры  с порами  не менее 8 мм

 и оставляйте открытыми грани в своей структуре, чтобы порошок не оставался внутри.

УПРАВЛЕНИЕ СООТНОШЕНИЕМ_edited.jpg

Делайте ребра жесткости

Детали с большой площадью и малой толщиной  чувствительны к

деформация. Такие элементы, как ребра или уклоны, могут смягчить

риск деформации на тонких участках.

Вставка бонок _edited.jpg

Интеграция вставок  в детали

Определите, где имеет смысл интегрировать банки или закладные.

 Вот некоторые примеры:

А. Штифты для точного позиционирования

B. Бонки для долговечности

резьбовых  соединений

C. Втулки для концентрических сопряжений с валами или рельсами

Механические свойства полиамид PA 12

Свойства материала
механические свойства.png
